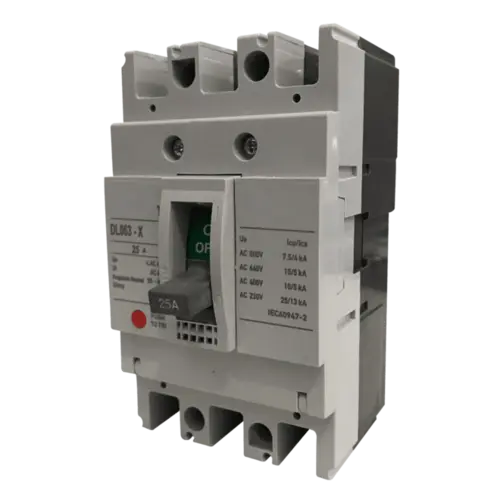

DISJUNTOR CAIXA MOLDADA 3P

O Disjuntor de Caixa Moldada 3P TAF é um dispositivo de proteção e manobra de alto desempenho, projetado para aplicações em sistemas elétricos trifásicos que demandam correntes elevadas e alta capacidade de interrupção. Diferente dos disjuntores modulares (DIN), ele é construído em uma carcaça robusta (caixa moldada) que abriga todos os seus componentes internos, sendo destinado a uso industrial e comercial de médio e grande porte.

Análise do Nome (Nomenclatura)

Vamos decompor cada parte do nome para entender suas especificações:

1. Caixa Moldada:
2. Esta é a principal característica construtiva. Refere-se a uma carcaça isolante (geralmente de material termoplástico de alta resistência) que envolve e protege os mecanismos internos do disjuntor.
3. Vantagens da Caixa Moldada:
4. Robustez: Oferece maior resistência mecânica e durabilidade.
5. Segurança: Isola completamente as partes vivas, protegendo os operadores.
6. Versatilidade: Pode ser aplicado em uma ampla gama de correntes nominais, geralmente de 16A até 2500A ou mais.
7. Alto Poder de Corte: Projetado para interromper correntes de curto-circuito muito elevadas, tipicamente na faixa de 10kA a 100kA.
8. 3P (3 Polos - Tripolar):
9. Significa que o disjuntor possui três polos de proteção.
10. É utilizado em sistemas trifásicos, protegendo e comandando as três fases (L1, L2, L3) simultaneamente.
11. É a configuração padrão para a grande maioria das aplicações com motores, máquinas e distribuição de energia em redes trifásicas.
12. TAF (Tipo A de Alta Imunidade):
13. No contexto dos disjuntores de caixa moldada, "TAF" é uma linha específica de um fabricante (como a Siemens).
14. Alta Imunidade: Mantém o significado de ser um produto com excelente estabilidade, projetado para ser menos sensível a transitórios na rede elétrica, garantindo alta confiabilidade e seletividade.

Características Técnicas e Funcionais

1. Proteção Ajustável:
2. Diferente dos disjuntores modulares, os de caixa moldada TAF frequentemente possuem unidades de proteção eletrônicas ou microprocessadas (como a unidade de proteção "TA" da série TAF da Siemens).
3. Isso permite o ajuste fino dos parâmetros de atuação (proteção térmica e magnética), proporcionando uma coordenção de seletividade muito mais eficiente com outros dispositivos de proteção a montante e a jusante.
4. Funcionalidades Avançadas:
5. Proteção contra Curto-Circuito Instantânea (I): Pode ser ajustada.
6. Proteção de Curto-Circuito com Retardo de Tempo (S): Para garantir seletividade.
7. Proteção de Sobrecarga de Longo Retardo (L): Ajustável conforme a carga.
8. Proteção contra Falta à Terra (G): Função extremamente importante para segurança de pessoas e instalações.
9. Mecanismo de Acionamento Robusto:
10. Possui um mecanismo de liga/desliga rápido (quick-make, quick-break) que garante operação segura e vida útil longa, mesmo sob condições de falta.
11. Múltiplas Versões:
12. Podem ser encontrados com diferentes capacidades de ruptura (Icu/Ics) para atender a diversos níveis de risco de curto-circuito na instalação.

Aplicações Típicas

Este disjuntor é utilizado como disjuntor geral ou disjuntor de alimentação em quadros de distribuição de maior porte e em aplicações industriais específicas:

1. Quadro Geral de Baixa Tensão (QGBT): Como disjuntor de entrada ou de distribuição para outros quadros.
2. Proteção de Bancos de Capacitores: Para correção do fator de potência.
3. Alimentação de Subestações Abrigadas (SSA): Na saída do transformador.
4. Proteção de CCMs (Centros de Comando de Motores): Como disjuntor de alimentação principal do CCM.
5. Máquinas e Equipamentos Industriais de Grande Porte: Prensa, injetoras, sistemas de ventilação industrial.
6. Proteção de Geradores.
